Descripción

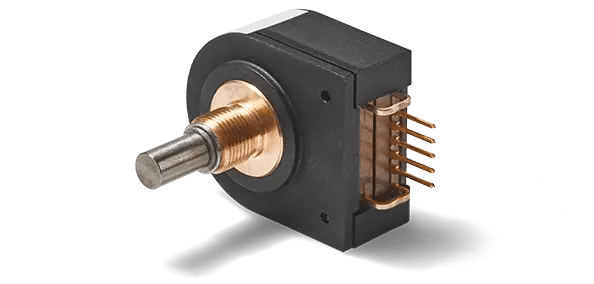

Los encoders incrementales ópticos de la serie SPM están diseñados para aplicaciones exigentes que requieren una larga vida útil y una precisión de manejo precisa. Con una vida útil de más de 100 millones de movimientos del eje y un robusto cojinete de deslizamiento metálico, los encoders SPM ofrecen una fiabilidad y precisión excepcionales.
Hay dos versiones disponibles para diferentes aplicaciones:
- Versión con bloqueo de rotación : esta versión está especialmente diseñada para el funcionamiento manual y ofrece una sensación de manejo especialmente de alta calidad gracias al par, ideal para ajustes manuales precisos.
- Versión sin bloqueo de rotación : para aplicaciones en las que el codificador no se opera manualmente, la versión sin bloqueo de rotación es la opción ideal y permite una integración fluida en diferentes aplicaciones.
Opciones
- Números de pulsos: 100, 256, 360, 400, 500, 512, 1000, 1024 pulsos/rev
- Diámetro del eje: 6 mm (según especificación del cliente hasta 6,35 mm)
- Niveles de par: Versión estándar (0,3–1,3 Ncm) o versión NT con par reducido (0,1–0,6 Ncm)
- Clase de protección: IP55M/IP66S o IP40
- Conexión eléctrica: clavijas de contacto o conexión de enchufe bloqueable
Especificaciones:
| Tecnología | Encoder óptico |
|---|---|
| Ángulo de rotación eléctrico efectivo | max. 360° |
| Funciones / Características especiales | Sin tope mecánico |
| Resolución | Hasta 1024 ppr. (máx. 5000 ppr.) |
| Señal de salida | Incremental |
| Conexión eléctrica | Radial, Contactos de soldadura, Terminal de conexiones |
| Clase de protección | Hasta IP55 |
| Montaje | Bushing |
| Diámetro del eje | 6,00 mm, 6,35 mm |
| Diámetro de la carcasa | 35 mm / 30 mm |
| Profundidad de carcasa | 18,7 mm |
